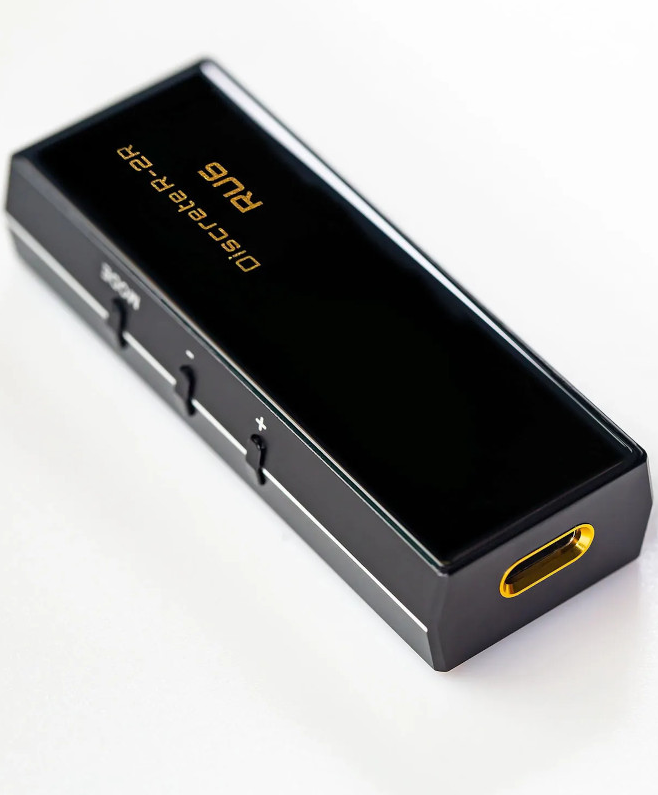

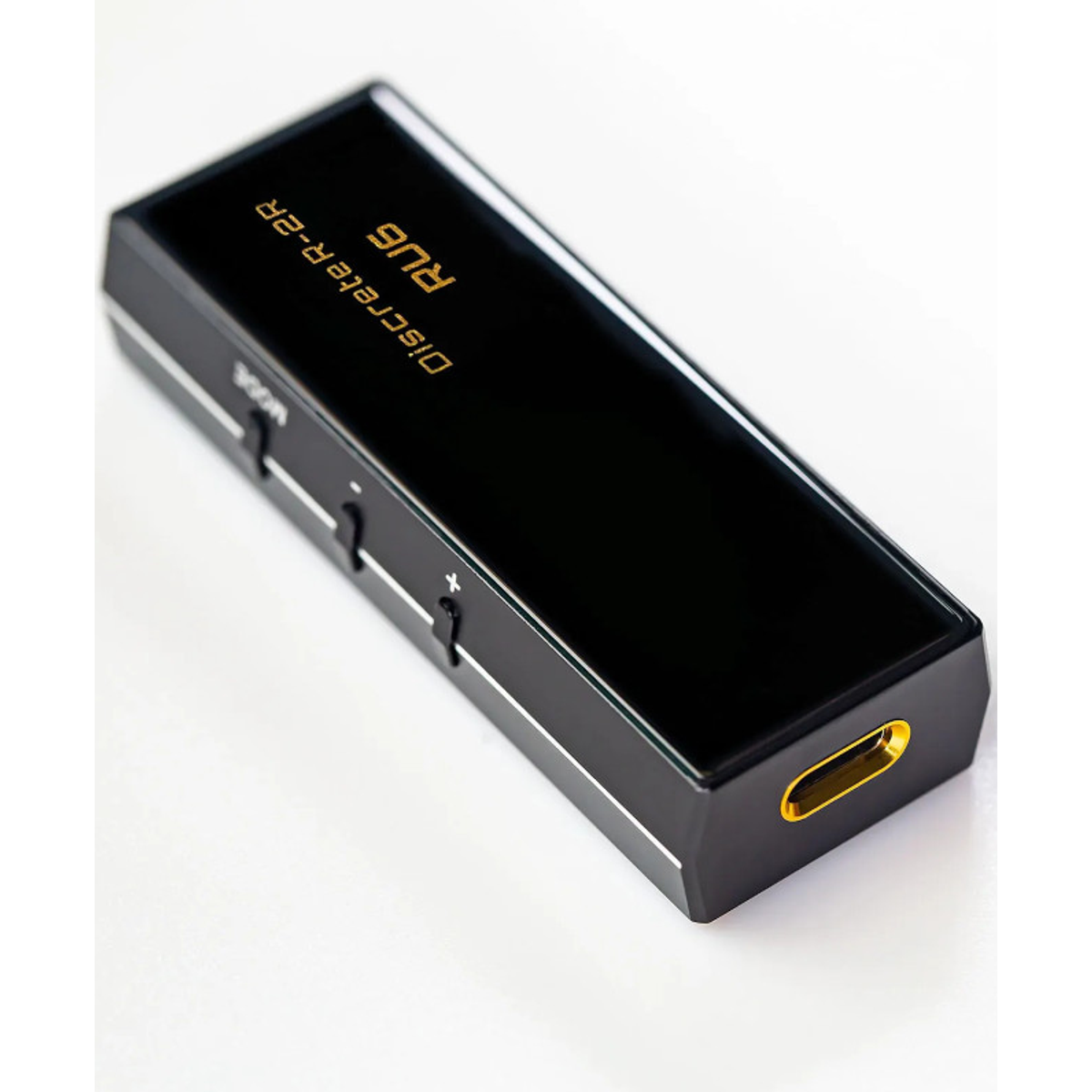

Cayin RU6 USB DAC fejhallgató erősítő

A Cayin RU6 egy USB DAC és fejhallgató-erősítő egyben – úgy készült, hogy hatékony alternatívát kínáljon a mobileszközök általában gyenge fejhallgató-kimenetei számára.

A mobiltelefonok USB interfészéhez csatlakoztatva a Cayin RU6 a rajta tárolt vagy egy zenei szolgáltatás által streamelt dalokat a Cayin által kifejlesztett 24 bit/384 kHz-es DAC pontossággal konvertálja. A finom hangzás titka a Hi-Res D/A konverter összetett, diszkrét R-2R ellenálláshálózatában rejlik. A Lightning csatlakozóval rendelkező eszközökhöz opcionálisan (külön megvásárolhatő) adapterkábel is elérhető a Cayin RU6-hoz.

A Cayin RU6 hardveres hangerőszabályzó gombjai szintén kifinomult ellenállásos hálózati hangerő-áramkört használnak. A felhasználó egy egyszerű menübeállítással választhat a túlmintavétel nélküli és a túlmintavételezési mód között. A csatlakozópanelen két fejhallgató-kimenet található 3,5 mm-es és 4,4 mm-es jack-aljzatokkal. A piacon kapható fejhallgatók nagy választéka vezérelhető a Cayin RU6-tal.

Túlmintavételezési módban a Cayin RU6 digitális audiohídja digitális szűréssel 384 kHz-re mintavételezi a digitális hangadatokat. Ez növeli a felbontást, csökkenti a zajt és javítja a digitális jel élsimítását. A túlmintavételező DA mód lehetővé teszi a részletek visszaadásának jelentős javulását és az audiojel kiterjesztett frekvenciatartományát.

A NOS-DA mód viszont megtartja az eredeti bitfolyam mintavételezési gyakoriságát. Ez kikapcsolja a digitális szűrőket, és a jel tökéletes időzítésben marad meg. Ez azt jelenti, hogy a fázistorzítás és a jitter nagyon alacsony szinten marad, és nincs "szinezés" a kimeneti jelben. A reprodukció nagyon zenei, természetes, organikus és koherens hangáramlású.

Diszkrét 24 bites R-2R ellenállás
A 24 bites R-2R dekódolás eléréséhez 48 db ellenállásra van szükségünk (23xR és 25x2R) egy csatornához, vagy 96 db nagy pontosságú ellenállásra a sztereóhoz.
Az R-2R természetes és valósághű hangzásáról híres, egészen mást fog nyújtani a zene szerelmeseinek.

A 24 bites R-2R dekódolás eléréséhez a Cayin megkeresi azokat az ellenállásokat, amelyek képesek rendkívüli pontosságot biztosítani, és stabilak maradnak a hőmérséklet-változások során is.

Diszkrét hangerőszabályzó
A legtöbb USB dongle DAC a csatlakoztatott mobiltelefon hangerőszabályzójára támaszkodik a fejhallgató kimenetének hangerejének szabályozásához. Ez a Cayin RU6 esetében szóba sem jöhetett. A hagyományos mobiltelefonok digitális hangerőszabályozása a hangminőség jelentős romlásához vezet.

Az R-2R áramkör számára a legjobb megoldás a lehető legmagasabb bejövő bitfolyam szint elérése, majd jó minőségű analóg hangerőszabályozás végrehajtása, miután a jelet az R-2R DAC áramkör átalakította. Cayin ezért olyan zenelejátszó alkalmazást ajánl az okoseszközhöz, amely támogatja a Bit Perfect USB-t, és így megkerüli a forráseszköz szintszabályozását.

Ez azt jelenti, hogy a Cayin által kifejlesztett nagy pontosságú ellenállástömb hangerőszabályzója ki tudja aknázni a benne rejlő teljes potenciált. Így akusztikailag is megérthető, hogy a kilenc ellenállás- és kapcsolórelé-szegmensen keresztül 99 fokozatban zajló hangerőszabályozás mit tesz lehetővé minőségi szempontból

Intuitív és sokoldalú
Hardveres hangerőgombok a kényelmes vezérlés érdekében, menüválasztásként is amikor belép a módbeállításokba.
Az 1”-os OLED képernyő jó láthatósággal jeleníti meg a lejátszási információkat.
3,5 mm-es és 4,4 mm-es kimenet, hogy illeszkedjen a fülhallgatódhoz.

Dupla alaplap kialakítás
Az interferencia minimalizálása érdekében az RU6 áramkör KÉT 6 rétegű PCB-re van osztva , digitális és analóg áramkör külön kártyákra szerelve.

Az RU6 R-2R dongle működési diagramja
